KHJ-F型礦用風電瓦斯閉鎖裝置，是根據現行煤炭行業標準設計研發，適用于煤礦井下掘進工作面的一種安全監控設備。它是根據掘進工作面與相關巷道的甲烷濃度，局部通風機的開停狀態，風量大小，對局部通風機及關聯巷道內相應的電器設備進行可靠啟動、斷電閉鎖以及解鎖控制?？蓪?shí)現監控區域內甲烷濃度跟蹤顯示、報警。并對被控電氣設備進行閉鎖和解鎖控制。內部設有一組可充電池組，保證交流供電電源掉電時，自動投入到電池組的工作，使主機及其配接的傳感器能夠不間斷連續工作。

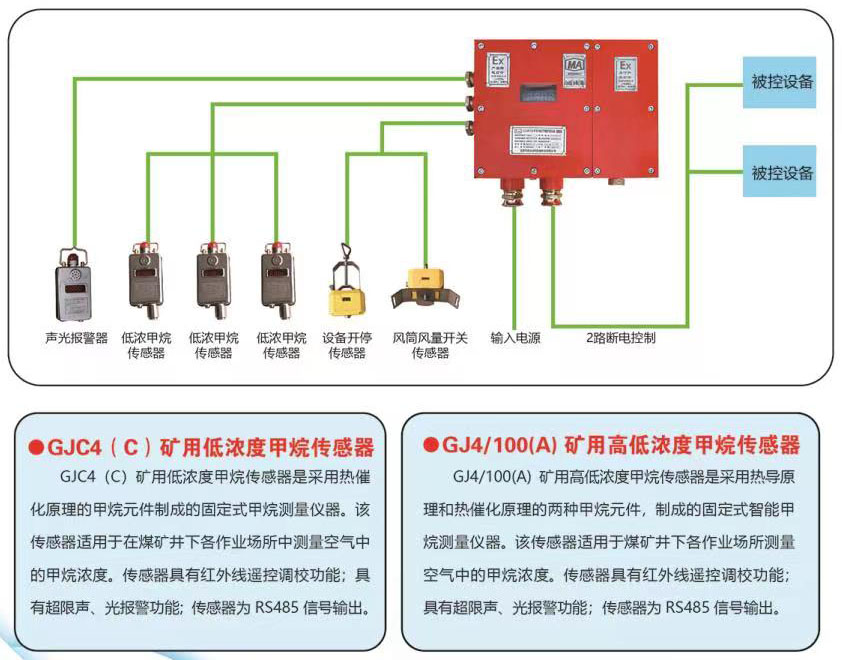

KHJ-F型礦用風電瓦斯閉鎖裝置是由礦用風電瓦斯閉鎖裝置主機，三臺甲烷傳感器（低濃度甲烷或高低濃甲烷傳感器），一臺風筒風量開關傳感器，一臺設備開停傳感器及聲光報警器組成的。它有2路斷電控制輸出。
甲烷風電閉鎖功能：
●掘進工作面甲烷濃度達到或超過1.0%CH4時聲光報警；掘進工作面甲烷濃度達到或超過1.5%CH4時，切斷掘進巷道內全部非本質安全型電氣設備的電源并閉鎖；當掘進工作面甲烷濃度低于1.0%CH4時，自動解鎖；
●掘進工作面回風流中的甲烷濃度達到或超過1.0%CH4時聲光報警；同時切斷掘進巷道內全部非本質安全型電氣設備的電源并閉鎖；當掘進工作面回風流中的甲烷濃度低于1.0%CH4時，自動解鎖；
●當串掘進工作面入風流中的甲烷濃度達到或超過0.5%CH4時聲光報警；同時切斷被串掘進巷道內全部非本質安全型電氣設備的電源并閉鎖；當被串掘進工作面入風流中的甲烷濃度低于0.5%CH4時，自動解鎖；
●局部通風機停止運轉或風筒風量低于規定值時，聲光報警，同時切斷供風區域的全部非本質安全型電氣設備的電源并閉鎖；當局部通風機或風筒恢復正常工作時，自動解鎖；
●局部通風機停止運轉，掘進工作面或回風流中的甲烷濃度大于3.0% CH4時，應對局部通風機進行閉鎖使之不能起動，只有通過遙控器密碼操作軟件方可人工解鎖；當掘進工作面或回風流中甲烷濃度低于1.5% CH4時，自動解鎖；
●與閉鎖控制有關的設備（含分站、甲烷傳感器、設備開停傳感器、 斷電控制器等）故障或斷電時，聲光報警、切斷該設備所監控區域的全部非本質安全型電氣設備的電源并閉鎖；與閉鎖控制有關的設備接通電源1min內， 應繼續閉鎖該設備所監控區域的全部非本質安全型電氣設備的電源。當與閉鎖控制有關的設備工作正常并穩定運行后，自動解鎖。
